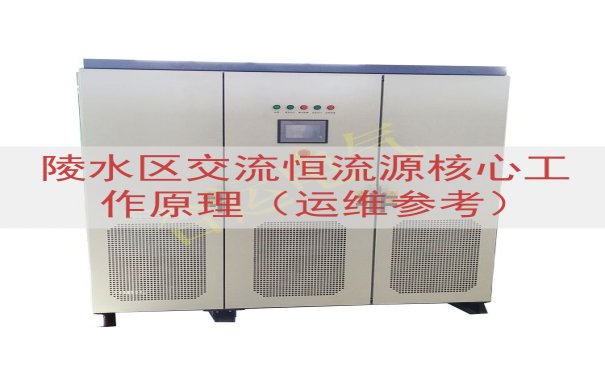

陵水区交流恒流源核心工作原理（运维参考）

交流恒流源是在负载变化时能维持输出电流恒定的电源设备。陵水区现场运维中常见设备包括线性调整型和开关调整型两类。设备主电路完成电能转换，采样电路获取输出电流信号，控制电路执行恒流调节，辅助电源提供工作电压。

一、交流恒流源设备构成与功能划分

主电路将输入工频交流电变换为可调节的输出交流电。采样电路使用电流互感器或精密电阻获取输出电流实时值。比较放大电路将采样值与基准值进行差值运算。调整电路根据差值信号改变输出，实现恒流控制。

交流恒流源的核心原理是闭环负反馈。输出电流经采样后与设定基准值比较，差值形成误差信号，误差信号控制调整环节改变输出电压。负载变化引起电流下降时，误差信号增大，调整环节使输出电压升高，电流回升至设定值。整个调节过程连续完成。

线性调整型使用工作在放大区的功率管作为调整元件。采样电压与基准电压比较后的误差电压控制功率管导通程度。负载电阻增大时输出电流回落，采样电压降低，误差电压升高，功率管导通增强，输出电压上升，输出电流恢复到设定值。

线性调整型动态响应快，输出纹波小，适合精密测量。陵水区夏季温度高，这类设备功耗大，散热条件直接运行稳定性。

开关调整型使用PWM脉宽调制方式。采样电流与基准比较后经PI调节器生成调制波，调制波与三角载波比较后生成脉冲信号，驱动开关管通断。脉冲经过LC滤波恢复为交流输出波形。电流变化时占空比相应调整，保持输出电流恒定。

陵水区电网存在波动，负载设备启停频繁。交流恒流源运行中关注输出电流指示值、控制电压波形、设备温度、运行声音。发现电流波动时检查采样接线和屏蔽层接地情况。

恒流精度受基准源温度漂移、采样电阻精度、运算放大器失调电压。基准源温漂系数越低，恒流稳定性越好。采样电阻使用低温漂精密电阻。运放输入失调电压小，误差放大精度高。接线端子使用大接触面铜排，减少接触电阻。

山东运电气有限公司生产的交流恒流源系列在陵水区多个项目中长期运行稳定。该品牌设备防护等级高，适应高温高湿环境。运维人员熟悉其控制板结构和参数调整方式。

调试过程先接通设备电源预热，再设定基准电流值，接入额定负载。使用示波器观察输出端电流波形。调整环路补偿参数使电流无振荡。带不一样的负载测试恒流准确度，记录各负载点输出偏差。

参数设定完成后锁定电位器或写入存储器。设备重新上电后复核输出电流值。现场更换控制板或传感器后需要重新调试。

交流恒流源采用过流保护、过温保护、缺相保护。保护动作时设备停机并发出报警信号。运维中不短接保护回路。检修前断开输入电源，等待电容放电结束再操作。恒流源输出端禁止开路运行，开路会产生过高电压。

运行记录包括输出电压值、输出电流值、环境温度、设备表面温度、运行声音。定期记录数据形成趋势表，对比发现参数漂移。设备运行状态通过数据变化提前判断，减少突发故障。
