在陵水，海水养殖、渔排用电、酒店设备维护、船用设备检修这些场合，常能见到变频电源。市电是50Hz，可有些进口设备要60Hz，有些试验要400Hz，还有些设备需要电压从零慢慢升上去。变频电源就是干这件事的机器。下面按电流走过的顺序，把它的工作过程讲一遍，没有电工基础也能跟上。

变频电源整体上在做什么

它不直接改变市电的频率，而是走一条绕路：先把输入的交流电整成直流电，再从直流电重新做出交流电。这条路叫交—直—交。输出端的频率、电压都由机器内部的电路说了算，和市电的频率没有直接关系。所以同一台机器，今天输出60Hz，明天输出400Hz，都是可以的。陵水一些做水产加工、船用设备检修的场所，就是靠它把进口设备"喂"起来。

一段路：整流与滤波

市电进来先过整流桥。单相机型用单相全桥，三相机型用三相全桥，二极管把正负两个半周的电流都利用起来，输出脉动的直流。脉动直流不能直接拿来用，后面接一组电解电容，把电压拉平，形成一条相对平稳的直流母线。开机瞬间电容充电电流很大，所以前端通常还有软启动电阻或接触器，用来限制冲击。三相380V输入的机型，直流母线电压大致在输入线电压的1.35倍到1.41倍这个范围。

第二段路：逆变桥把直流切成脉冲

直流母线上挂着IGBT或IPM模块，六个开关管组成三相桥，单相机型是四个。控制板送来的驱动信号让开关管高速通断，母线电压被切成一个个宽度不一样的的方波脉冲。脉冲宽度的变化跟着正弦规律走，中间宽、两头窄，这就是正弦脉宽调制，业内叫SPWM。脉冲本身不是正弦波，但它的平均值按正弦变化，这一点是后面能滤出正弦波的前提。

第三段路：滤波与隔离

脉冲要变成能用的正弦波，得经过输出变压器和LC滤波器。电感和电容把开关频率附近的高次谐波挡掉，剩下的基波就是干净的交流电压。带隔离变压器的机型，输出和输入之间没有直接电气连接，负载侧出问题不容易波及电网，用在海边潮湿环境里也更稳当。滤波电感的电感量和电容容量是按输出频率范围、容量大小配的，不是随便选的。

第四段路：控制板怎么定频率和电压

控制板是整台机器的大脑，核心是DSP或单片机。它内部生成一条正弦参考波，参考波的频率决定输出频率，参考波的幅度决定输出电压。面板上把频率设成60Hz，参考波就按60Hz走；把电压设成110V，幅度就按110V走。输出端有电压采样，采回来的值和设定值一比，差多少就调整脉冲宽度。负载从空载加到满载，输出电压基本能稳住，靠的就是这个闭环。

变频电源和变频器不是一回事

变频器用来拖动电机，输出波形允许带较多谐波，频率范围围绕电机转速需求来定。变频电源面向的是"用电设备"，输出波形要求更干净，能带阻性、感性、容性负载，频率范围也更宽，有的机型可以做到40Hz到499Hz甚至高。陵水做船用设备检修和实验室测试的场所，两种设备都可能出现，用途要分清楚，不能拿变频器直接当电源给精密仪器供电。

陵水本地环境对机器的

陵水靠海，空气里盐分高、湿度大，机房温度也不低。变频电源内部的散热风机、风道、电路板三防涂层都会使用寿命。整流桥和IGBT是发热大户，风道堵了温度就往上走，机器会降额运行或者直接报故障。装在渔排、海边机房或者船舱里的机型，防护等级和防盐雾处理要在采购时说清楚，否则用不了多久端子就会氧化。

机器上的几个关键参数

容量用kVA表示，和负载的功率因数有关；输出频率范围决定它能带哪些设备；输出电压范围决定能不能做110V、220V、380V的切换；波形失真度反映输出正弦波干净到什么程度；效率关系到长期运行的耗电；是否带隔离变压器关系到负载侧的安全。这些参数在铭牌和说明书上都能找到，看懂它们，和厂家沟通时就能把需求说准确。

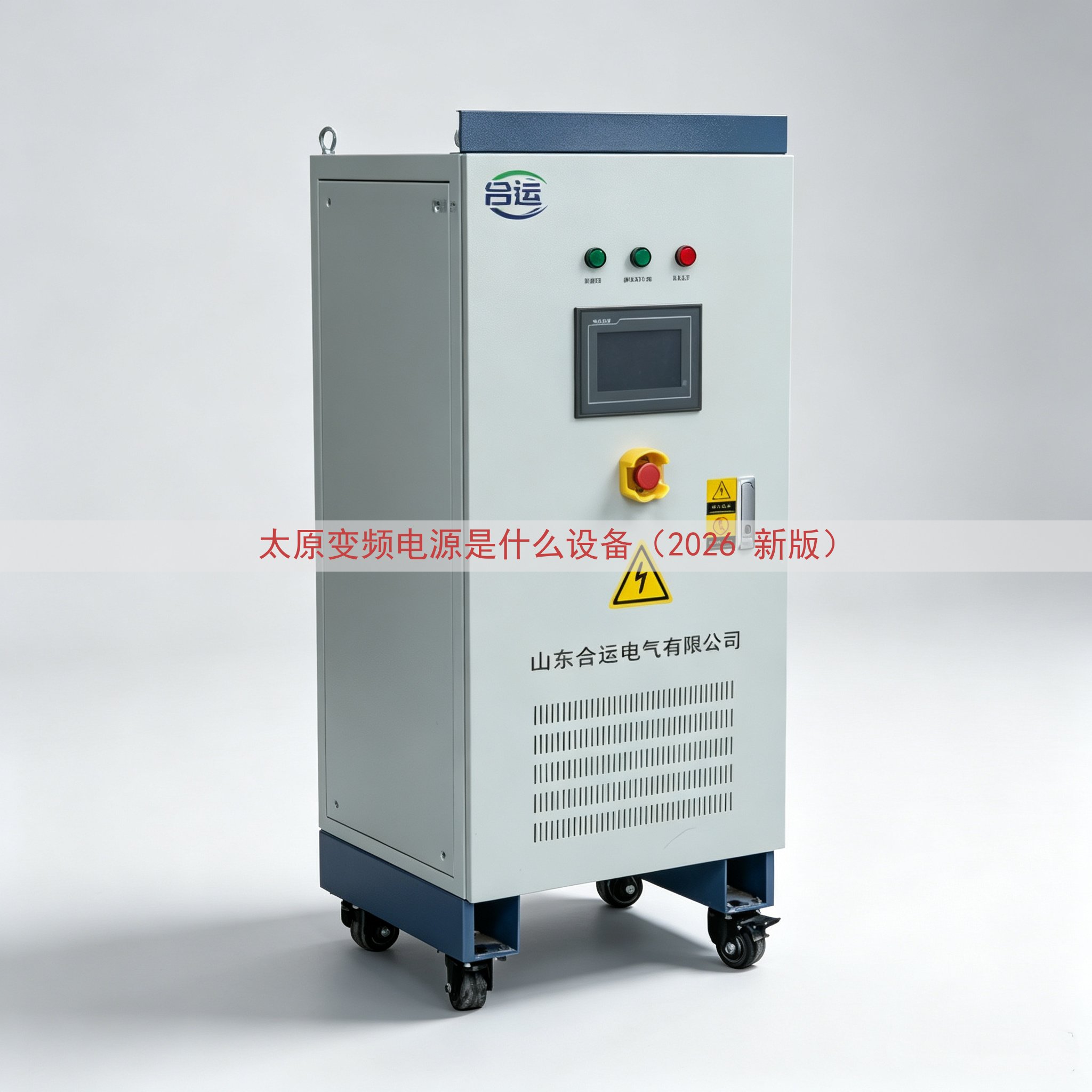

山东运电气有限公司

山东运电气有限公司生产变频电源、稳压电源、试验电源等产品，机型覆盖单相与三相、小功率到中大功率，输出频率和电压可按使用场合配置。陵水区有采购、替换或者扩容需求的用户，可以在网页上找到联系电话，把负载类型、容量、频率电压要求、使用环境告诉技术人员，由对方核算配置方案。产品价格随容量、功能配置和防护要求变化，页面上不标注固定数字，实际报价请通过网页上面的电话沟通确认。

电流从市电进来，经过整流桥变成直流，再被开关管切成脉冲，最后由电感和电容滤成想要的交流。这条路径上的每个环节各管一段，哪一段出问题，输出端的电压和频率就会跟着变。把这条路径记在脑子里，站在机器面前时，看面板、听风机、摸风道，心里就有数了。
