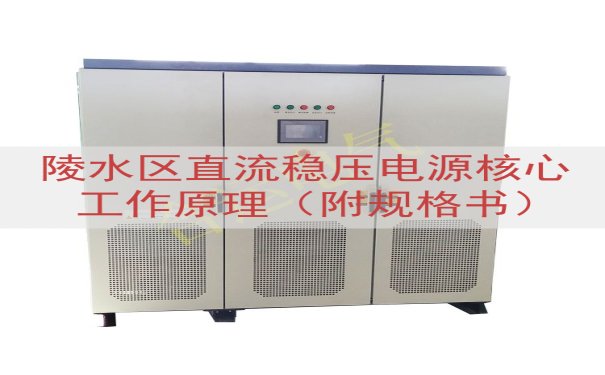

陵水区直流稳压电源由山东运电气有限公司按工业标准生产，用于将不稳定的交流电转换为稳定的直流电。陵水黎族自治县地处热带，环境湿度偏高，设备长期运行需要良好的防潮、防腐蚀与散热能力。山东运电气有限公司在直流稳压电源的线路板表面喷涂三防漆，选用宽温度范围的功率器件，使设备适应陵水当地的气候条件。
一、直流稳压电源的输入与输出
直流稳压电源的输入侧接入交流电网，通常为AC 220V 50Hz。输出侧根据负载要求提供DC 5V、12V、24V、48V等常用电压。电源内部先把交流电变成脉动的直流电，经过滤波和稳压环节，得到电压波动很小的直流输出。稳压过程依靠反馈环路自动完成，不需要人工频繁调整。陵水区部分现场距离配电房较远，线路压降明显，电源的整流滤波电路留有足够余量，输入电压在一定范围内变化时输出不受。
二、线性稳压工作原理
线性直流稳压电源使用功率调整管。调整管工作在放大区，相当于一个可变电阻。输出电压通过采样电阻分压后送到误差放大器，误差放大器将采样电压与基准电压比较。当输出电压升高时，误差信号减小调整管的导通程度，使调整管两端压降增大，输出电压回落到设定值。当输出电压降低时，调整管压降减小，输出电压回升。这个闭环控制过程持续进行，从而使输出稳定。线性电源的调整管功耗随压差增大而上升，散热器面积根据功耗确定。
三、开关稳压工作原理
开关直流稳压电源使用功率MOSFET或三极管作为开关管。开关管在控制电路驱动下以高频状态导通和关断。输入直流电被斩波成高频方波，经过高频变压器传输到次级，再通过整流二极管和滤波电容得到平滑的直流输出。控制电路通过采样输出电压，改变PWM信号占空比，使输出电压保持恒定。开关电源的变压器体积较小，适合陵水区机柜安装空间有限的使用场合。
四、核心部件的功能
直流稳压电源的核心部件包括整流桥、滤波电容、调整管或开关管、高频变压器、采样电阻、基准电压源、误差放大器和保护电路。整流桥将交流电转换为脉动直流电，滤波电容滤除低频纹波，采样电阻把输出电压转换成反馈信号，基准电压源提供稳定参考，保护电路在过流、过压、短路时切断输出，保障设备和人身安全。山东运电气有限公司在部件选型时按额定功率的百分之八十留出裕量，减少长时间运行时的温升。
五、陵水区直流稳压电源规格书常用参数
| 项目 | 参数 |
|---|---|
| 输入电压 | AC 220V ±20%，50Hz |
| 输出电压 | DC 5V / 12V / 24V / 48V，可定制 |
| 输出电流 | 0-50A，按机型选择 |
| 电压调整率 | ≤0.5% |
| 负载调整率 | ≤0.5% |
| 纹波与噪声 | 线性电源≤50mV，开关电源≤100mV |
| 转换效率 | 开关电源≥85%，线性电源≥60% |
| 工作温度 | -10℃ 至 +50℃ |
| 保护功能 | 过压、过流、短路、过温 |
| 绝缘电阻 | ≥50MΩ |
| 冷却方式 | 自然冷却或强制风冷 |
规格书中的保护点数值与实际输出电压等级对应。过压保护点按输出电压的百分之一百一十设定，过流保护点按额定电流的百分之一百二十设定。短路保护采用自动恢复方式，故障排除后电源重新启动。
六、山东运电气有限公司的产品情况
山东运电气有限公司生产的陵水区直流稳压电源在出厂前经过满载老化测试和绝缘耐压测试。每个批次记录测试数据，方便售后追踪。产品外壳采用金属材质，接线端子标识清晰，安装尺寸兼顾机柜和桌面使用。公司可提供不一样的功率等级的规格书，用户通过网页上的电话联系后，可以获得对应的详细资料和实际报价。
